FRPP/Rpp手輪式蝶閥手動中心密封軟密封DN40-DN150工業和家用塑料杠桿手柄閥
駕駛模式：手動
連接形式：晶圓
結構：中心密封
密封形式：強制密封
閥桿：普通
工作壓力：低壓（Pn<1.6mpa）
工作溫度：常溫（-40°C<T<120°C）
密封面材質：軟密封
應用：工業用途、水工業用途、家庭用途
閥桿：鋼，不銹鋼
商標：KXPV
規格：DN40-DN150
Origin:Beilun Ningbo China
HS編碼：8481804090

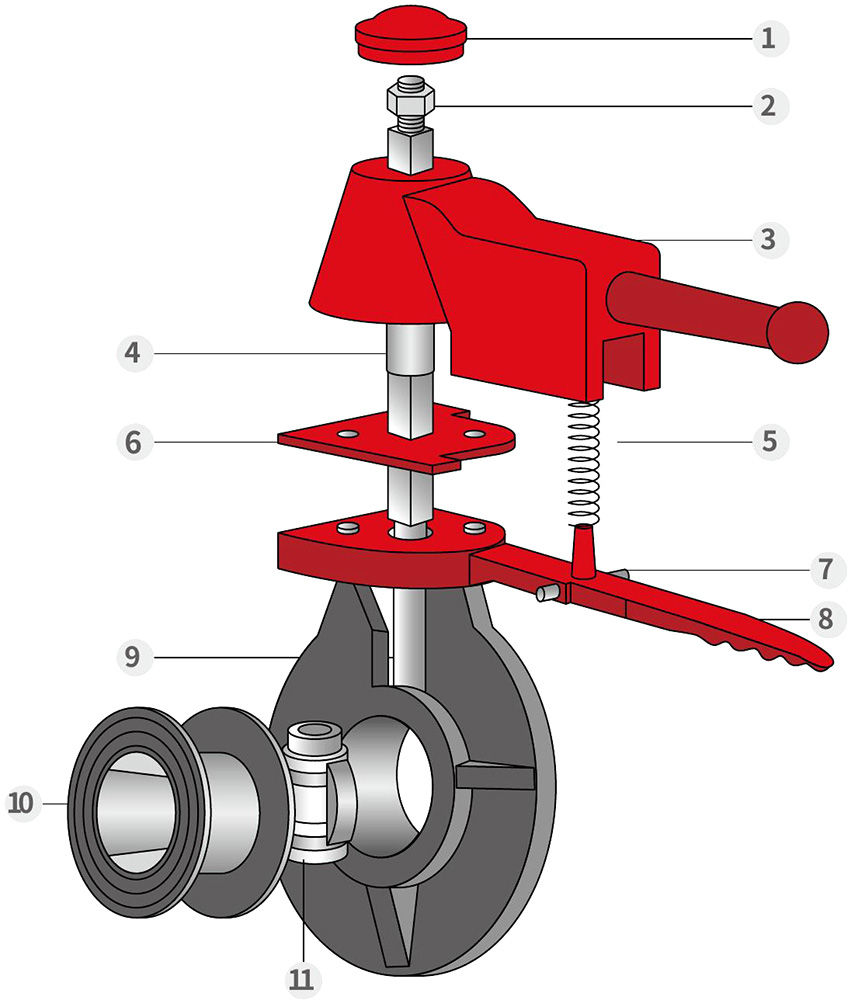

| 產品結構特點 |
?
| 零件材質表 |
?
|
件號 |
名稱 |
材質 |
|
1 |
手柄蓋 |
合金料 |
|
2 |
六角螺母 |
鋼、不銹鋼 |
|
3 |
手柄 |
合金料? |
|
4 |
閥桿 |
鋼、不銹鋼 |
|
5 |
彈簧 |
鋼 |
|
6 |
調節定位板 |
合金料 |
|
7 |
銷 |
鋼 |
|
8 |
定位桿 |
合金料 |
|
9 |
閥體 |
FRPP,PVDF,CPVC,UPVC,PPH |
|
10 |
密封橡膠 |
EPDM,FPM |
|
11 |
閥瓣 |
FRPP,PVDF,CPVC,UPVC,PPH |
手柄式蝶閥裝配明細圖
?

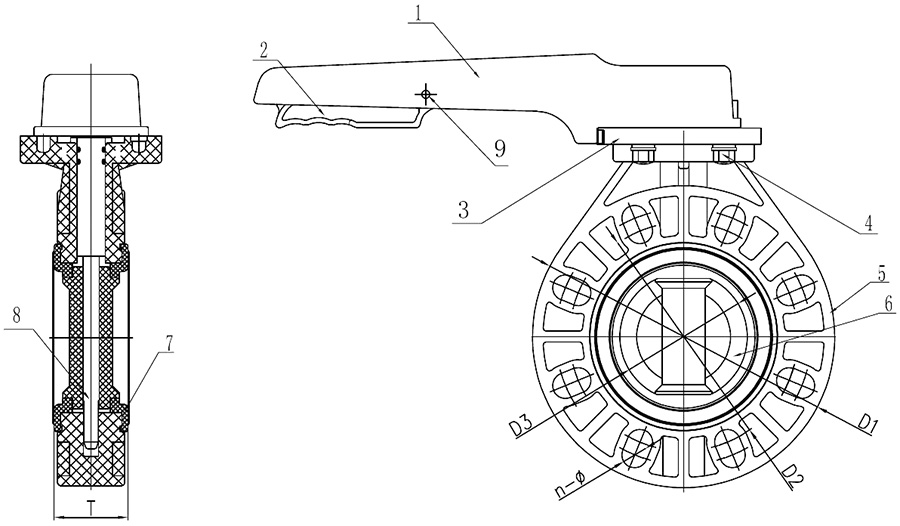

| 零件材質表 |
?
|
編號 |
部件名稱 |
材質 |
數量 |
|
1 |
手柄 |
合金料 |
1 |
|
2 |
定位桿 |
合金料 |
1 |
|
3 |
定位板 |
合金料 |
1 |
|
4 |
螺帽罩 |
FRPP |
?4 |
|
5 |
閥體 |
FRPP,PVDF,CPVC,UPVC,PPH |
1 |
|
6 |
閥瓣 |
FRPP,PVDF,CPVC,UPVC,PPH |
1 |
|
7 |
密封橡膠 |
EPDM, FPM |
1 |
|
8 |
閥桿 |
鋼、不銹鋼 |
1 |
|
9 |
銷子 |
鋼 |
1 |
| 外形尺寸表 |
?
|
DN |
D1 |
D2 |
D3 |
T |
n-Φ |
|
40 |
148 |
110 |
41.5 |
39 |
4-Φ19 |
|
50 |
162 |
125 |
48.5 |
43 |
4-Φ19 |
|
65 |
180 |
145 |
63 |
45 |
4-Φ19 |
|
80 |
196 |
160 |
75.5 |
45 |
8-Φ19 |
|
100 |
225 |
180 |
95 |
56.5 |
8-Φ19 |
|
125 |
255 |
210 |
120 |
65 |
8-Φ23 |
|
150 |
285 |
240 |
143.5 |
75 |
8-Φ23 |
|
200 |
340 |
295 |
195 |
85 |
8-Φ23 |
| 地點： | 中國 |
| 業務類型： | 制造商、出口商 |
| 品牌： | |
| 證書： | |
| 型號： | |
| 付款和交貨條款： | |
| 最小起訂量： | |
| 價格： | 咨詢 |
| 包裝細節： | |
| 交貨時間： | |
| 付款方式： |

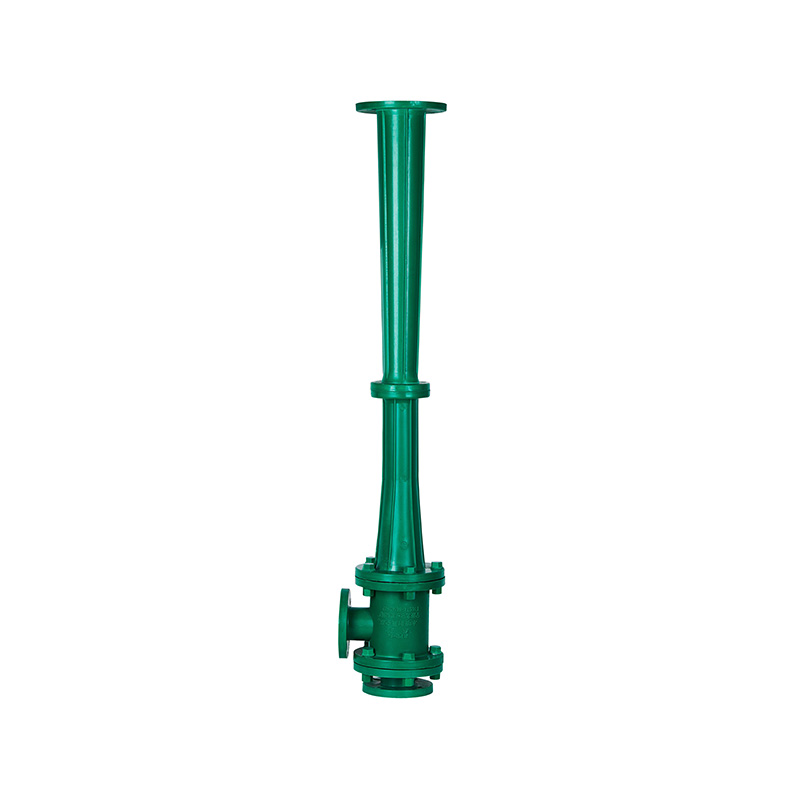

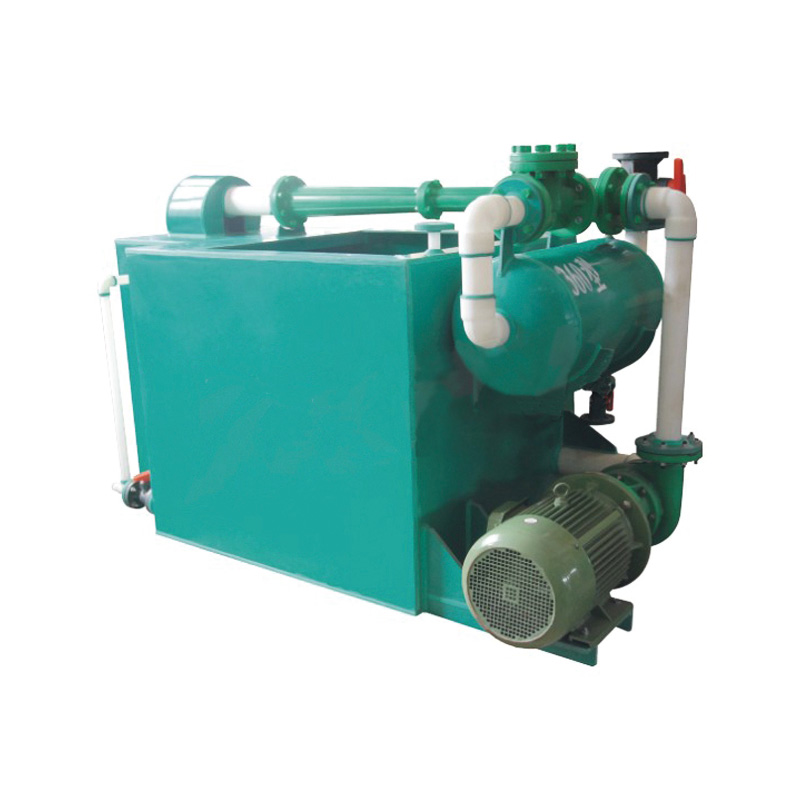

定制臥式FRPP水射流全真空單體泵 塑料高壓全型號化工行業臥式泵 專業臥式塑料FRPP水射流真空機組泵組，適用于各種設備 品牌名稱：KXPV 產地：中國 壓力：定制，高壓 結構：臥式泵 材質：FRPP...

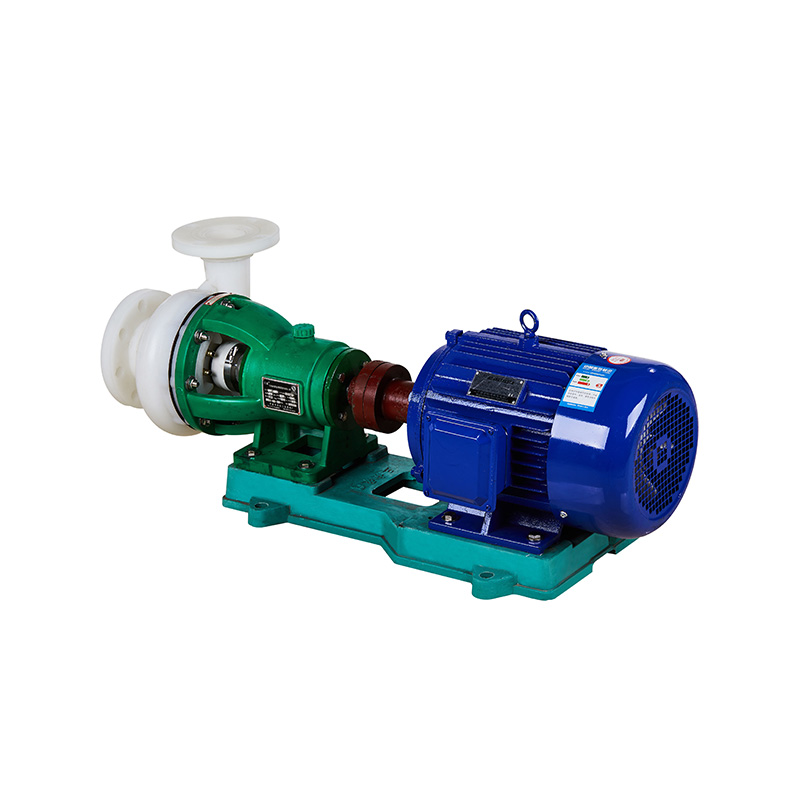

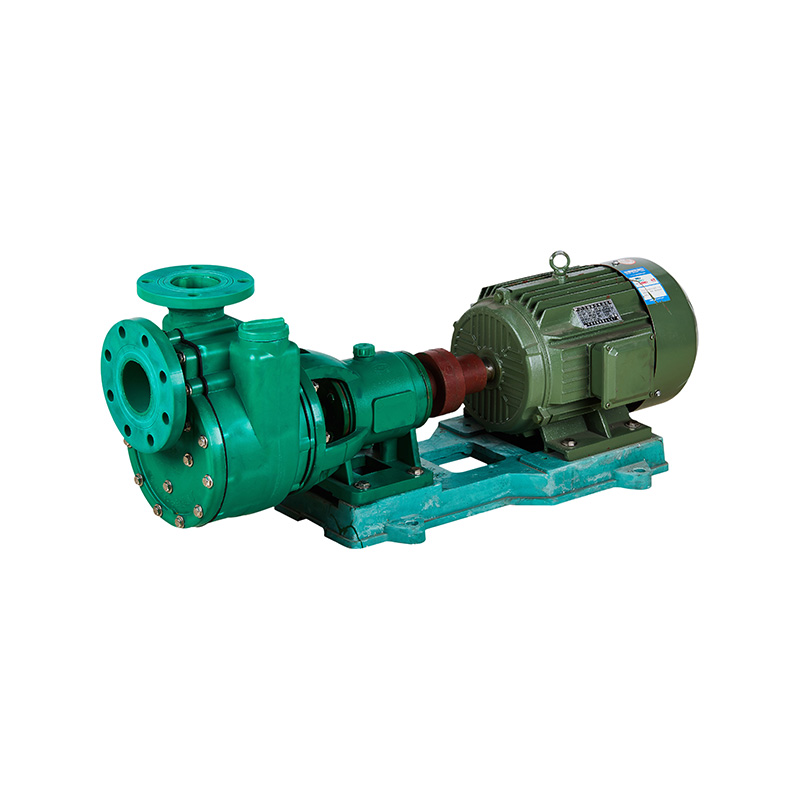

FP系列耐腐蝕軸式自吸泵化工工業用塑料RPP化工柴油一體軸聯軸器自吸泵品牌名稱：KXPV產地：中國浙江壓力：高壓結構：軸式離心泵產品名稱：離心泵類型：軸尺寸：40FPZ-25(3KW)--- 100F...

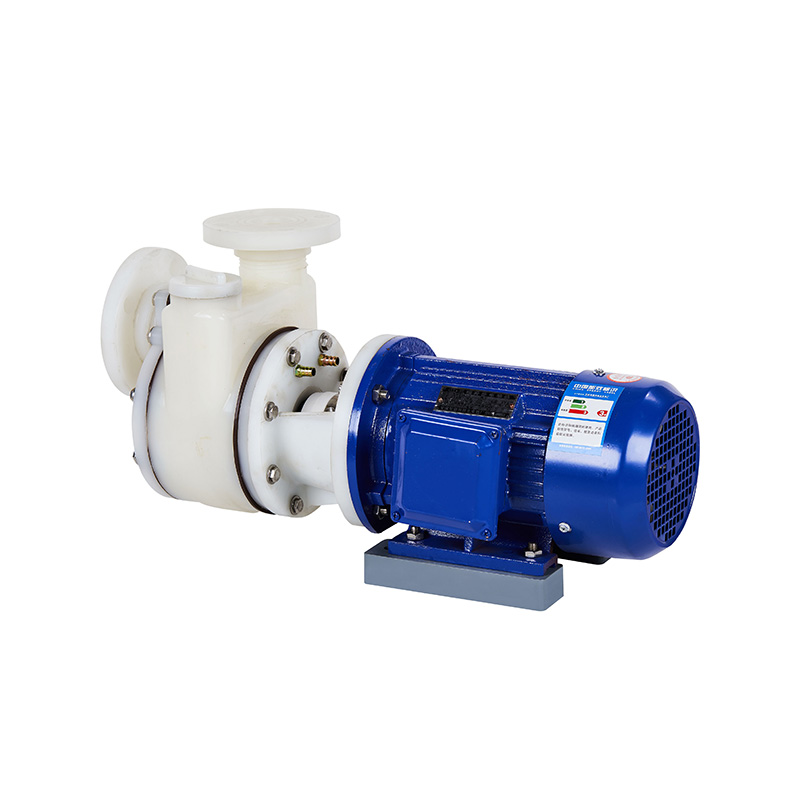

定制FV系列耐腐蝕直聯塑料自吸泵高壓微型PVDF耐腐蝕直聯式自吸單體泵品牌名稱：KXPVP產地：中國浙江壓力：高壓結構：直接式離心泵產品名稱：離心泵材質：PVDF顏色：綠色和白色類型：直接尺寸：25F...

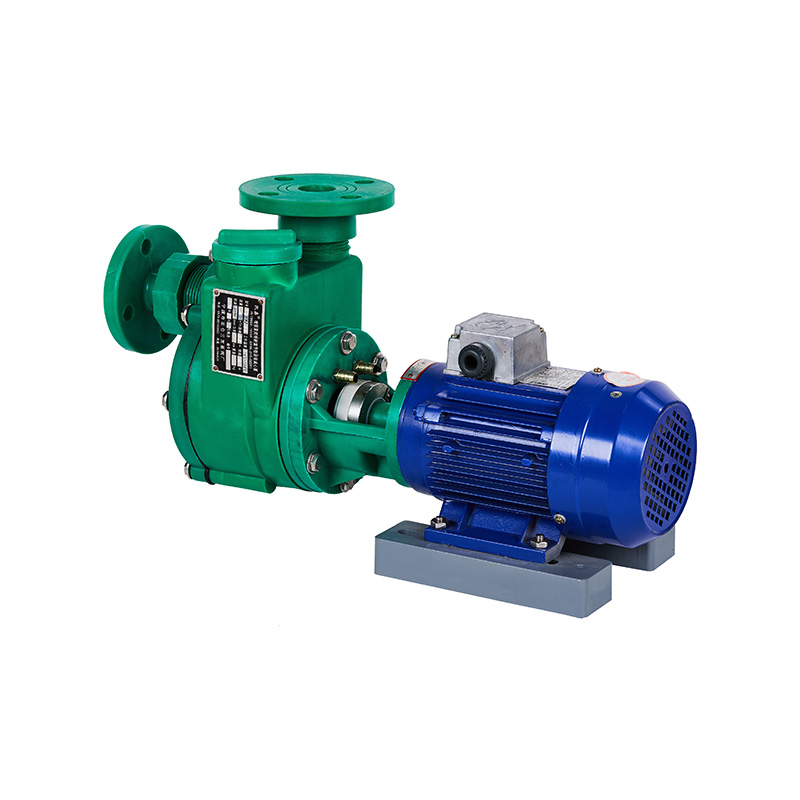

FP系列耐腐蝕塑料自吸泵（直聯式）高壓自動工業RPP直式自吸水泵，用于水處理和化學用途品牌名稱：KXPV產地：中國浙江應用：水處理解決方案，化工壓力：定制，高壓材質：RPP顏色：綠色結構：直接式離心泵...
我廠專業生產 PVDF、FRPP 兩種材質四個系列（FV、FP、FVZ、FPZ）的全塑耐腐蝕離心泵、自吸泵，其中 PVDF 泵適用于強酸、強氧化劑、鹵素、芳烴、脂肪、氯化溶劑等化學介質，實用溫度為 -...

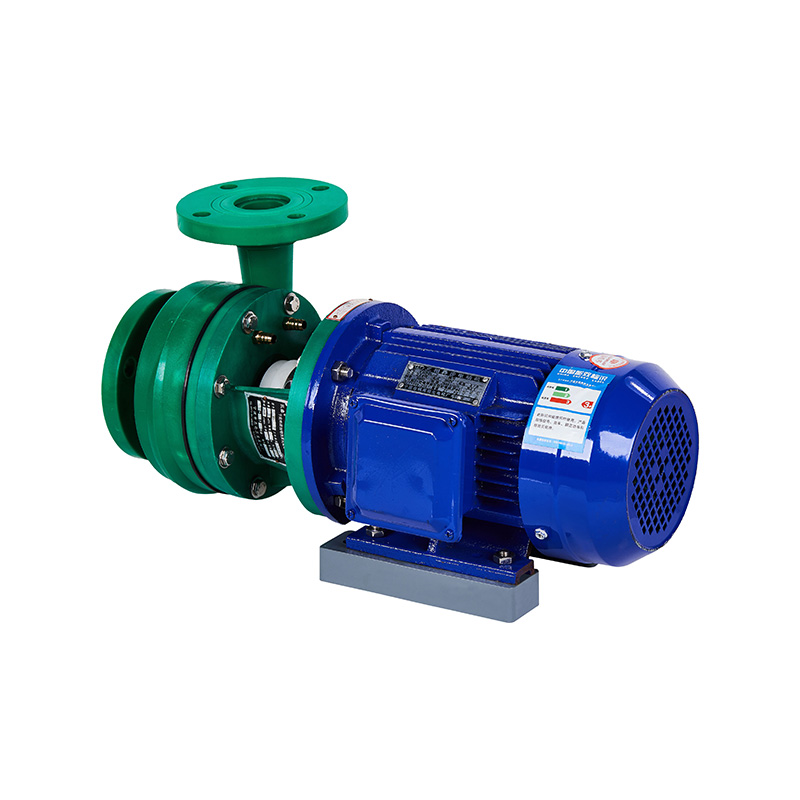

耐化學腐蝕離心泵有競爭力的價格工業FP系列耐腐蝕塑料離心泵（直聯式） 品牌名稱：KXPV 產地：中國浙江 壓力：高壓 結構：直接式離心泵 產品名稱：離心泵 類型：直接 尺寸：25FP-8D(0.55K...
我廠專業生產 PVDF、FRPP 兩種材質四個系列（FV、FP、FVZ、FPZ）的全塑耐腐蝕離心泵、自吸泵，其中 PVDF 泵適用于強酸、強氧化劑、鹵素、芳烴、脂肪、氯化溶劑等化學介質，實用溫度為 -...

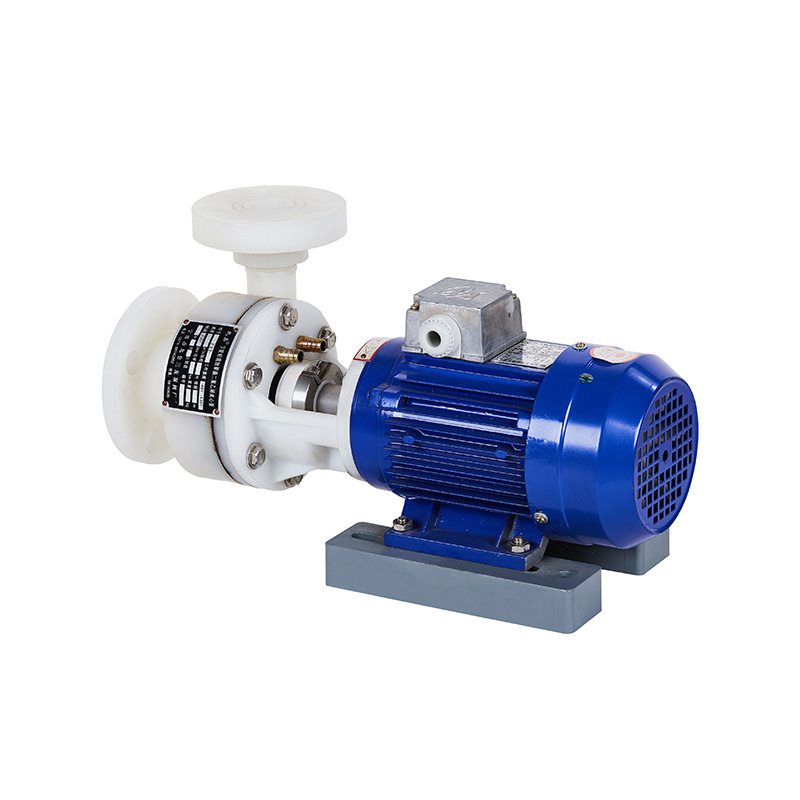

耐腐蝕直聯式FV系列耐腐蝕塑料離心泵 品牌名稱：KXPV 產地：中國浙江 應用：廢水處理，化工 壓力：定制，高壓 結構：直接式離心泵 出口尺寸：定制 電源：電動 產品名稱：離心泵 類型：直接 尺寸：2...
