綠色長壽命提升式止回閥定制DN40-DN80 6 10英寸二通塑料FRPP止回閥
產地：中國
品牌名稱：KXPV
型號：H41F-10S
應用：一般
材質：塑料
介質溫度：中溫、常溫
壓力：中壓
電源：手動
介質：酸
端口尺寸：DN40-DN80
結構：檢查
產品名稱：升降式止回閥
顏色：綠色
包裝：紙箱
交貨時間：7 天
最小起訂量：1 件
| 產品結構特點 |
1. 規格齊全
2. 性能可靠
3. 使用范圍廣
4. 安裝簡易可靠
5. 可任意位置安裝
| 零件材質表 |
|
件號 |
名稱 |
材質? |
|
1 |
閥蓋 |
FRPP |
|
2 |
O 型圈 |
EPDM |
|
3 |
活塞 |
PTEE |
|
4 |
閥體 |
FRPP |
?

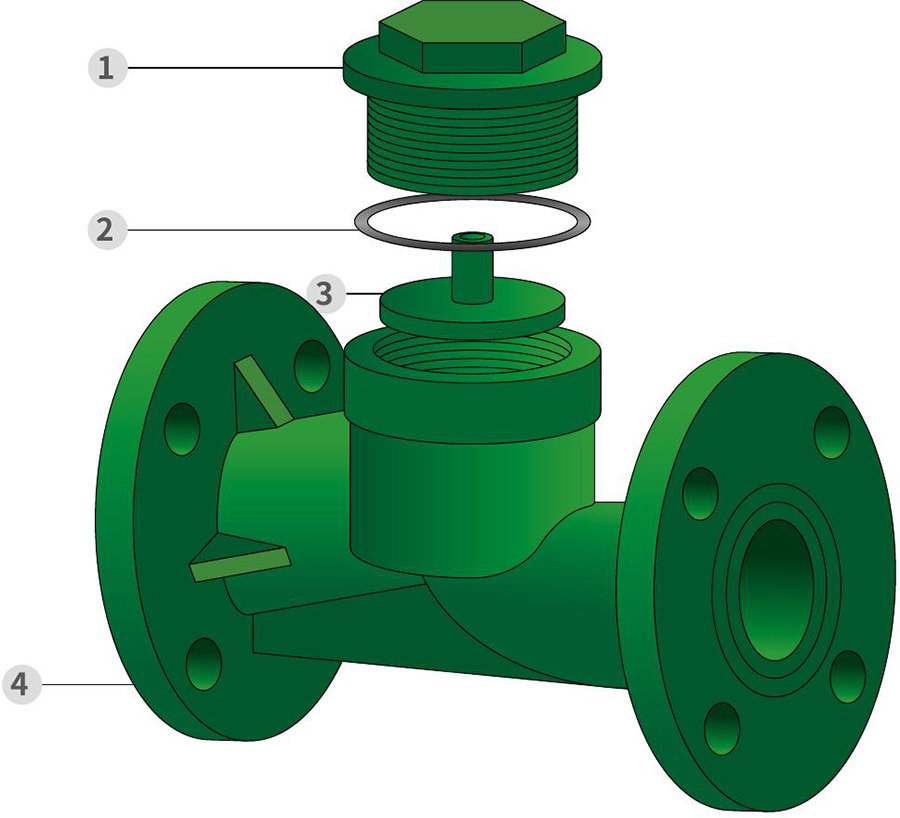

升降式止回閥裝配明細圖
?

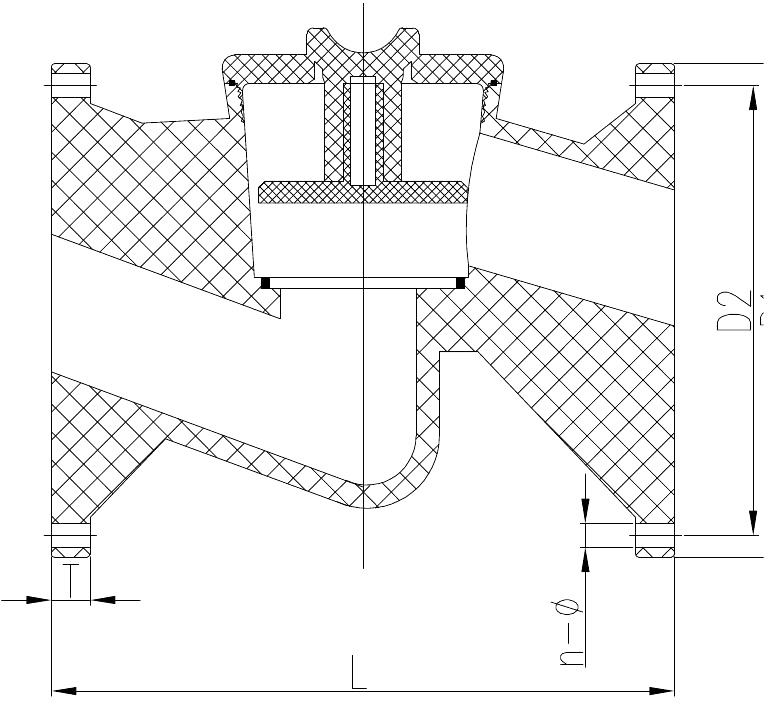

| 外形尺寸表? |
|
公稱直徑DN (mm) |
D1 |
D2 |
L |
T |
n-Φ |
||||
|
GB |
JIS |
ANSI |
GB |
JIS |
ANSI |
||||
|
40 (11/2") |
150 |
110 |
105 |
3.88 |
200 |
20 |
4-Φ18 |
4-Φ19 |
4-Φ16 |
|
50 (2") |
165 |
125 |
120 |
4.74 |
230 |
20 |
4-Φ18 |
4-Φ19 |
4-Φ19 |
|
65 (21/2") |
185 |
145 |
140 |
5.49 |
290 |
24 |
4-Φ18 |
4-Φ19 |
4-Φ19 |
|
80 (3") |
200 |
160 |
150 |
6 |
310 |
25 |
8-Φ18 |
8-Φ19 |
4-Φ19 |
?
?
